如何對鍍鋅鋼格柵進行開孔和安裝

更新日期：2019-10-15 點擊量：

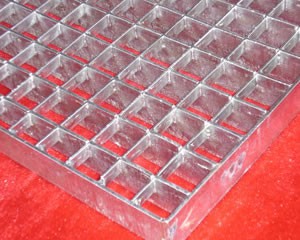

如何對鍍鋅鋼格柵進行開孔和安裝

　　鍍鋅鋼格柵的開孔和安裝：

　　1、鍍鋅鋼格柵開孔方法：鋼柵格板上的開孔方法分兩種：圓形開孔和方形(橢圓)開孔。對於排管原則上選用方形(橢圓)開孔，對於單管可一起為圓形或方形開孔。

　　2、開孔有關參數測量：在施工中，實習參數測量(圖紙數據)直接影響到鍍鋅鋼格柵設備規範是不是準確。請求鍍鋅鋼格柵開孔的基準點和管道設備的基準點一起，測量管道的實習外徑差錯±30mm。

　　3、鍍鋅鋼格柵開孔劃線懇求：根據基準點、圖紙規範劃出開孔的具體方位，在畫線過程中要考慮到管子熱脹大、保溫餘量。

　　4、開孔具體實施請求：鍍鋅鋼格柵表麵一般為鍍鋅，根據劃線方位選用機械切開，且使施工麵平整、亮光，易於下一步的施工;當開孔一起為圓形(或方形)時，其半徑(或邊長/2)按下列規範實行。

　　a)管道直徑Φ<50mm，格柵板開孔半徑R=Φ/2 + 30mm。

　　注：①—管子外徑，單位mm;—保溫厚度，單位mm;—管子熱位移量，單位mm。

　　b)管道直徑219>Φ≥50mm，鍍鋅鋼格柵開孔半徑R=Φ/2 +50mm。

　　c)管道直徑Φ≥219mm，鍍鋅鋼格柵開孔半徑R=Φ/2 +65mm。

　　d)設備管道設備貫穿柵格途徑需切開途徑時,切開孔要規範,有保溫的管道要予留保溫及脹很多,切開後的圓孔用扁鐵煨圓焊好,保證技能美觀。
